基本情報

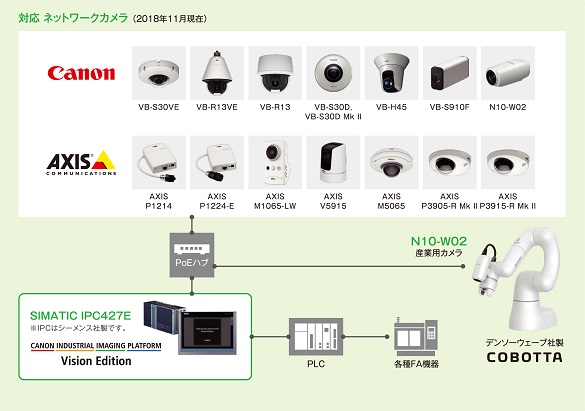

Vision editionはキヤノン製ネットワークカメラや産業用カメラN10-W02を利用した画像処理ソフトウェアです。また、DENSO WAVE社製COBOTTAを稼働させるプログラミングソフトウェアとしても使用できます。

特長

ネットワークカメラを使った点検

ネットワークカメラを使用して、モノの有り無しや、色の判別など、簡単な点検作業ができます。ネットワークカメラに搭載されたAF/AE機能により、被写体が変更になった場合でもカメラの調整は非常に簡単です。

COBOTTAを使ったPick&Place

DENSO WAVE社製COBOTTAを使用して、Pick&Place作業を簡単に始めることができます。フローチャートによるセッティングができるため、複雑なプログラミングが不要です。

商品説明動画

基本仕様

対応カメラ
  • キヤノン製ネットワークカメラ
    対応機種は下記参照
  • キヤノン製産業用カメラ
    N10-W02
  • 1システム当たりの同時カメラ接続数
    4台
N10-W02
  • タイプ:ー
  • 光学ズーム:なし
  • パン・チルト:なし
  • 解像度:1920×1080
VB-S30D/
VB-S30D Mk II
  • タイプ:屋内DOME/超小型
  • 光学ズーム:3.5 倍
  • パン・チルト:350度・90度
  • 解像度:1920×1080
VB-H43/
VB-H45
  • タイプ:屋内PTZ/スタンダード
  • 光学ズーム:20 倍
  • パン・チルト:340度・100度
  • 解像度:1920×1080
VB-S910F
  • タイプ:屋内BOX/超小型
  • 光学ズーム:3.5 倍
  • パン・チルト:なし
  • 解像度:1920×1080
PLC
三菱電機社製PLC(EthernetによるSLMP通信対応機器)
ロボット
COBOTTA(EthernetによるB-CAP通信対応)
  • COBOTTAはデンソーウェーブ社の製品です

SIMATIC IPC427E

シリーズ
IPC427E

ハードウェア

CPU
Intel Xeon E3-1505L v5 (4C/8T, 2.0 (2.8) GHz, 8 MB cache, iAMT)
チップセット
Intel CM236
メインメモリ
対応チップ
DDR4 SO-DIMM
ECC
なし (対応オプション有)
容量
4 GB
内蔵ドライブ
拡張スロット
SSD
80 GB SATA
PCI
PCIe x4, 1スロット
インターフェース
ネットワーク
ギガビット イーサーネット(RJ45):3ポート
USBポート
USB3.0:4ポート
オーディオ
なし
キーボード
USB接続
マウス
USB接続
グラフィック
ポート数・形状
DisplayPort x 2
グラフィック
コントローラー
Intel® HD Graphics P530
電源
DC 24 V
寸法
(B × H × T in mm).
262 × 133 × 55.5
重量
約2.5 kg
筐体
耐食性フルメタル筐体

OS

Windows
Windows Embedded Standard 7 E SP1, English, 64bit

環境

保護等級
IP20, IEC60529
保護クラス
保護クラスI, IEC61140
対振動
稼働時
5 to 9 Hz: 3.5 mm, 9 to 500 Hz: 9.8 m/s2
保管・輸送
5 to 9 Hz: 3.5 mm, 9 to 500 Hz: 9.8 m/s2
対衝撃
稼働時
150 m/s2, 11 ms
保管・輸送
250 m/s2, 6 ms
周辺温度
稼働時
0℃ to +55℃
保管・輸送
‒40℃ … +70℃
湿度
稼働時
5~80%, 25℃ 結露なきこと
保管・輸送
5~95%, 25℃ 結露なきこと
動作ノイズ
40 dB(A)未満
瞬停
15 ms 以下に対応
ISO9001
対応

どこで購入できますか?

取扱店より購入していただけます。詳細はこちらよりお問い合わせください。

ソフトウェアのみ購入することはできますか?

ソフトウェアをインストールしたSIMATIC IPC427Eとセットでの販売です。

価格はいくらですか?

取扱店にお問い合わせください。詳細はこちらよりご確認ください。

検出可能なOCR(文字)を教えてほしい

数字のみ認識できます。

1つの画像の中で複数の対象物(例:バーコード)を読み取るできますか?

撮影条件によりますが、適切な大きさと解像度があれば可能です。
